Внешний вибратор (с двухполюсным и трехфазным электродвигателем)

  • Внешний вибратор
  • Внешний вибратор

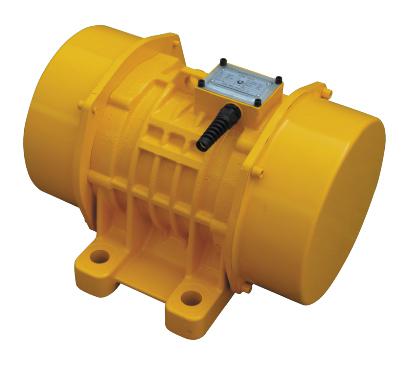

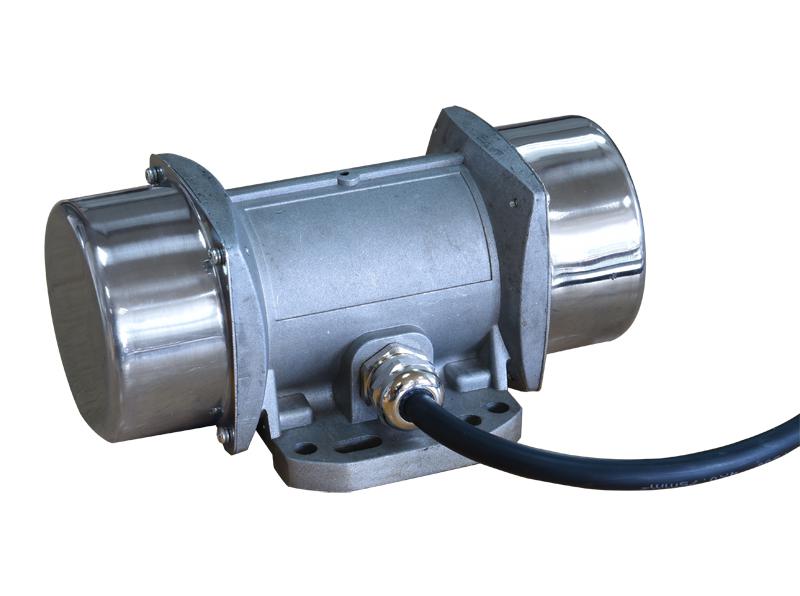

Внешний бетонный вибратор серии ZF может использоваться не только в качестве вибратора для уплотнения бетона, но также в качестве источника вибрации для широкого ассортимента оборудования, такого как конвейерная лента, сортировочное оборудование, упаковочное оборудование и др. Этот внешний вибратор широко используется во многих областях промышленности.

Трехфазный источник питания, 220В/380В, 50Гц/60Гц
Два полюса, 3000/3600об/мин

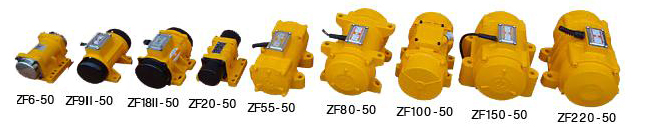

Модели внешних вибраторов
Внешний вибратор
Модель  Материал корпуса  Макс. центробежная сила (кН)  Частота вибраций (виб/мин)  Амплитуда (среднее значение) (мм)  Амплитуда (полное значение) (мм) Номинальный ток (A)  Номинальная выходная мощность (кВт)  Номинальная входная мощность (кВт)  Вес нетто (кг)
ZF4-50 Алюминий  0.44 3000/3600 2 4 0.28/0.16 0.04 0.1 2.1
ZF6-50 Алюминий  0.6 3000/3600 1.65 3.3 0.31/0.18 0.06 0.11 4.5
ZF9-50 Серый литейный чугун 1 3000/3600 1.2 2.4 0.50/0.29 0.09 0.16 8.5
ZF9Ⅱ-50 Алюминий  1 3000/3600 1.5 3 0.50/0.29 0.09 0.16 6.5
ZF9Ⅲ-50 Алюминий  2 3000/3600 2.5 5 0.50/0.29 0.09 0.16 6.8
ZF18-50 Серый литейный чугун 1.7 3000/3600 2 4 0.83/0.48 0.18 0.25 11
ZF18Ⅱ-50 Алюминий  1.7 3000/3600 2.7 5.4 0.83/0.48 0.18 0.25 8
ZF20-50 Алюминий  2.87 3000/3600 3.1 6.2 0.85/0.50 0.2 0.28 7.3
ZF20Ⅱ-50 Алюминий  1.23 3000/3600 1.3 2.6 0.85/0.50 0.2 0.28 7
ZF25Ⅱ-50 Алюминий  3 3000/3600 2.7 5.4 1.02/0.59 0.25 0.33 11
ZF37Ⅱ-50 Алюминий  4 3000/3600 3.6 7.2 1.49/0.86 0.37 0.52 11
ZF55-50 Алюминий  5 3000/3600 2.5 5 2.1/1.20 0.55 0.65 18
ZF80-50 Алюминий  6 3000/3600 2.5 5 3.1/1.80 0.8 0.95 27
ZF100-50 Литая сталь 9 3000/3600 2.8 5.6 3.5/2.00 1 1.3 32
ZF110-50 Алюминий  6 3000/3600 2.5 5 4.1/2.35 1.1 1.35 27
ZF110-50B Алюминий  5.5 3000/3600 2.8 5.6 4.1/2.3 1.1 1.4 18
HZ2-7B Алюминий  6 3000/3600 2.5 5 5.5/3.2 1.5 1.8 27
ZF150-50 Алюминий  9 3000/3600 2.4 4.8 5.5/3.20 1.5 1.8 38
ZF150Ⅲ-50 Литая сталь  17.7 3000/3600 4.3 8.6 5.7/3.3 1.5 1.9 42
ZF165-50 Литая сталь 20.2 3000/3600 4.52 9.04 6.0/3.5 1.65 2.2 45.5
ZF150-50B Алюминий  12 3000/3600 2.8 5.6 6.9/4.0 2 2.35 38
ZF150Ⅳ-50 Алюминий 9 3000/3600 2.4 4.8 6.9/4.0 2 2.35 40
ZF150Ⅳ-50B  Алюминий  12 3000/3600 2.8 5.6 6.9/4.0 2 2.35 40
ZF220Ⅱ-50 Ковкий чугун 20 3000/3600 3.3 6.6 7.4/4.30 2.2 2.6 66
ZF220Ⅲ-50 Ковкий чугун 25 3000/3600 3.3 6.6 7.4/4.30 2.2 2.6 76
ZF250-50 Ковкий чугун 30 3000/3600 3 6 8.5/4.9 2.5 3 100
ZF370-50 Литая сталь 50 3000/3600 3 6 12.3/7.10 3.7 4.3 170
ZF550-50 Ковкий чугун 63 3000/3600 3 6 22.9/13.20 5.5 6.4 230
ZF1000-50 Ковкий чугун 100 3000/3600 3.74 7.48 31.2/18 10 11 270

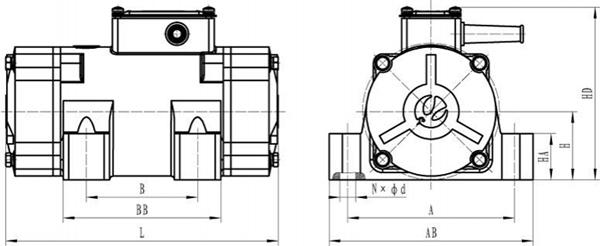

Спецификации монтажа
Внешний вибратор
Модель  Монтажный размер (мм)  Габаритный размер (мм)
A B N×Φd H HA AB BB HD L
ZF4-50 85/92 60/23-39 8×Φ7 39 10 110  74 77 165
ZF6-50 100/100/110 30/60/96 8×Φ9/4×Φ7 79 23 127  119  126  225
ZF9-50 120 110 4×Φ12 64 12 148  136  145  220
ZF9Ⅱ-50 120 110 4×Φ12 64 12 148  136  145  220
ZF9Ⅲ-50 106/140/115/135  68/65/135/115  8×Φ11/4×Φ13 82 25 164  158  140  222
ZF18-50 145 90 4×Φ12 68 18 175  122  150  225
ZF18Ⅱ-50 120/145 110/70-90 8×Φ11 68 18 175  136  165  225
ZF20-50 125/135/140 90/115/65 8×Φ12.5/4×Φ10.5  79 26 160  136  126  247
ZF20Ⅱ-50 125/135/140 90/115/65 8×Φ12.5/4×Φ14.5  79 26 160  136  126  207
ZF25Ⅱ-50 120/145 110/70-90 8×Φ11 79 18 175  136  178  296
ZF37Ⅱ-50 120/145 110/70-90 8×Φ11 79 18 175  136  178  296
ZF55-50 180 120 4×Φ17 74 50 220  168  190  294
ZF80-50 200 180 4×Φ18.5 100  180  240  220  220  374
ZF100-50 180 100 4×Φ17 93 50 214  140  93 357
ZF110-50 200 180 4×Φ18.5 100  180  240  220  220  374
ZF110-50B 180 120 4×Φ17 74 50 220  168  190  294
HZ2-7B 200 180 4×Φ18.5 100  180  240  220  220  374
ZF150-50 230 150 4×Φ18.5 106  106  280  200  238  350
ZF150Ⅲ-50 190 140 4×Φ17 104  50 230  180  230  433
ZF165-50 190 140 4×Φ17 104  50 230  180  230  467
ZF150-50B 230 150 4×Φ18.5 106  106  280  200  238  350
ZF150Ⅳ-50 230 150 4×Φ18.5 106  106  280  200  240  375
ZF150Ⅳ-50B  230 150 4×Φ18.5 106  106  280  200  240  375
ZF220Ⅱ-50 230 150 4×Φ23.5 106  40 280  200  240  420
ZF220Ⅲ-50 260 150 4×Φ26 140  23 315  204  297  415
ZF250-50 310 170 4×Φ33 160  30 380  240  335  440
ZF370-50 350 170 4×Φ33 165  50 430  235  335  490
ZF550-50 380 250 4×Φ39 200  45 455  340  405  610
ZF1000-50 380 125+125 6×Φ39 200  40 455  365  405  686
