Глубинный вибратор (вставной)

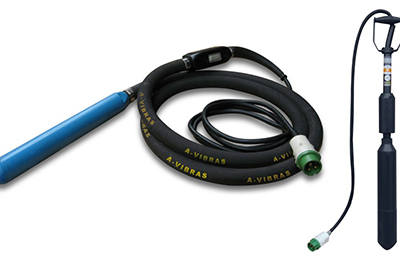

Глубинный вибратор
Применение

Глубинные вибраторы данной серии оснащен двигателем, который находится в вибрационной головке. Вибратор является высокотехнологичным оборудованием и используется для уплотнения бетона. Основными преимуществами данного вибратора являются высокие частоты, высокая эффективность и низкий уровень шума. Напряжение приводного двигателя вибратора составляет 42В, поэтому вибратор должен подключаться к преобразователю частоты. Глубинные вибраторы данной серии отличаются высокой степенью безопасности.

Глубинные вибраторы с двигателями в головке рекомендуются для работ на площадках, где предъявляются высокие требования к условиям строительства и охране труда на производстве, например в странах Европы и Юго-Восточной Азии.

Дизайн
Глубинный вибратор

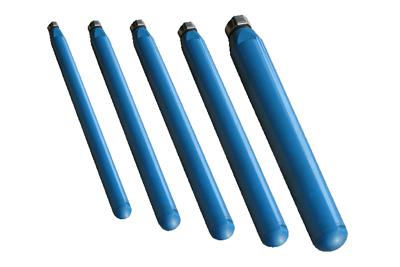

Вибрационная головка глубинного вибратора с двигателем в головке

Как следует из названия, глубинный вибратор для бетона оснащен встроенным в головку двигателем. Непосредственно двигатель напрямую приводит в движение эксцентриковый вал для создания вибраций. В данном процессе отсутствует потеря крутящего момента, поэтому эффективность вибраций значительно выше, а уровень шума ниже.

Модели портативного вибратора
Трехфазный преобразователь частоты (150Гц) + Вибрационная головка с жестким валом
Трехфазный преобразователь частоты (150Гц), серия ZJB Вибрационная головка с жестким валом, серия ZDN
Модель  Емкость (кВА)  Вход (Ф/Гц/В/A)  Выход (Ф/Гц/В/A) Модель вибрационной головки Число вибрационных головок Диаметр вибрационной головки (мм) Частота вибраций (об/мин)  Амплитуда (мм) Центробежная сила (кН)
ZJB150/165/4  16.5 3/50/380/24 3/150/48/230 ZDN125 4 125 9000 3.4 20
ZJB150/85/2 8.5 3/50/380/11.6 3/150/48/102 ZDN125 2 125 9000 3.4 20
ZJB150/60/2 6 3/50/380/9.2 3/150/48/72 ZDN100 2 100 9000 3.2 13
ZJB150/60/1 6 3/50/380/9.2 3/150/48/72 ZDN125 1 125 9000 3.4 20
Трехфазный преобразователь частоты (220Гц) + Вибрационная головка с жестким валом
Модель  Емкость (кВА) Вход (Ф/Гц/В/A) Выход (Ф/Гц/В/A) Модель вибрационной головки Число вибрационных головок Диаметр вибрационной головки (мм) Частота вибраций (об/мин) Амплитуда (мм) Центробежная сила (кН)
ZJB200/185/10  18.5 3/50/380/24 3/200/48/252 ZDN85 10 85 12000 1.6 6.6
ZJB200/85/5 8.5 3/50/380/16 3/200/48/115 ZDN85 5 85 12000 1.6 6.6
ZJB200/45/2 4.5 3/50/380/8.3 3/200/48/54 ZDN85 2 85 12000 1.6 6.6
ZJB200/30/1 3 3/50/380/5.1 3/200/48/36 ZDN85 1 85 12000 1.6 6.6
Трехфазный преобразователь частоты (220Гц) + Вибрационная головка с гибким валом
Трехфазный преобразователь частоты (200Гц), серия ZJB Вибрационная головка с гибким валом, серия ZDN
Модель  Емкость (кВА) Вход (Ф/Гц/В/A) Выход (Ф/Гц/В/A) Модель вибрационной головки Число вибрационных головок Диаметр вибрационной головки (мм) Частота вибраций (об/мин) Амплитуда (мм) Центробежная сила (кН)
ZJB200/45/4  4.5 3/50/380/8.3 3/200/48/54 ZDN60 4 60 12000 2.2 4.5
ZJB200/45/3  4.5 3/50/380/8.3 3/200/48/54 ZDN70 3 70 12000 1.6 5.8
ZJB200/30/3  3 3/50/380/5.1 3/200/48/36 ZDN60 3 60 12000 2.2 4.5
ZJB200/30/2  3 3/50/380/5.1 3/200/48/36 ZDN70 2 70 12000 1.6 5.8
ZJB200/18/3  1.8 3/50/380/3.4 3/200/48/23 ZDN35 3 35 12000 1.8 1
ZJB200/18/2  1.8 3/50/380/3.4 3/200/48/23 ZDN60 2 60 12000 2.2 4.5
ZJB200/18/1  1.8 3/50/380/3.4 3/200/48/23 ZDN70 1 70 12000 1.6 5.8
ZJB200/12/2  1.2 3/50/380/2.2 3/200/48/15 ZDN35 2 35 12000 1.8 1
ZJB200/12/1  1.2 3/50/380/2.2 3/200/48/15 ZDN60 1 60 12000 2.2 4.5
Однофазный преобразователь частоты (200Гц) + Вибрационная головка с гибким валом
Однофазный преобразователь частоты (200Гц), серия ZJB Вибрационная головка с гибким валом, серия ZDN
Модель  Емкость (кВА) Вход (Ф/Гц/В/A) Выход (Ф/Гц/В/A) Модель вибрационной головки Число вибрационных головок Диаметр вибрационной головки (мм) Частота вибраций (об/мин) Амплитуда (мм) Центробежная сила (кН)
ZJB200/25/2-D  2.5 1/50/220/5.7 3/200/48/25 ZDN35 2 35 12000 1.8 1
ZJB200/25/1-D  2.5 1/50/220/5.7 3/200/48/25 ZDN60 1 60 12000 2.2 4.5
ZJB200/11/1-D  1.1 1/50/220/2.8 3/200/48/11 ZDN35 1 35 12000 1.8 1
Преобразователь частоты с дизельным двигателем + Вибрационная головка с гибким валом
Модель  Емкость (кВА) Выход (Ф/Гц/В/A) Модель вибрационной головки Число вибрационных головок Диаметр вибрационной головки (мм) Частота вибраций (об/мин) Амплитуда (мм) Центробежная сила (кН)
ZJB200/25/2-C  2.5 3/200/48/30 ZDN50 2 50 12000 2 3.5
ZJB200/25/1-C  2.5 3/200/48/30 ZDN70 1 70 12000 1.6 5.8
Преобразователь частоты с бензиновым двигателем + Вибрационная головка с гибким валом
Преобразователь частоты с бензиновым двигателем, серия ZJB Вибрационная головка с гибким валом, серия ZDN
Модель  Емкость (кВА) Выход (Ф/Гц/В/A) Модель вибрационной головки Число вибрационных головок Диаметр вибрационной головки (мм) Частота вибраций (об/мин) Амплитуда (мм) Центробежная сила (кН)
ZJB200/25/2-Q 2.5 3/200/48/30 ZDN50 2 50 12000 2 3.5
ZJB200/25/1-Q 2.5 3/200/48/30 ZDN70 1 70 12000 1.6 5.8
Электронный преобразователь частоты + Вибрационная головка с гибким валом
Электронный преобразователь частоты, серия ZEB Вибрационная головка с гибким валом, серия ZDN
Модель  Емкость (кВА) Вход (Ф/Гц/В/A) Выход (Ф/Гц/В/A) Модель вибрационной головки Число вибрационных головок Диаметр вибрационной головки (мм)  Частота вибраций (об/мин) Амплитуда (мм)  Центробежная сила (кН)
ZEB200/165/10  16.5 3/50/380/14 3/200/48/136 ZDN50 10 50 12000 2 3.5
ZEB200/165/6 16.5 3/50/380/14 3/200/48/136 ZDN65 6 65 12000 2.4 5.5
ZEB200/68/4 6.8 3/50/380/6.0 3/200/48/80 ZDN65 4 65 12000 2.4 5.5
ZEB200/56/3 5.6 3/50/380/5.5 3/200/48/65 ZDN65 3 65 12000 2.4 5.5
ZEB200/30/2 3 3/50/380/4.5 3/200/48/36 ZDN50 2 50 12000 2 3.5
Комплектующие для глубинного вибратора

Вибрационная головка

Преобразователь частоты
